冶金礦山

旋回破碎機

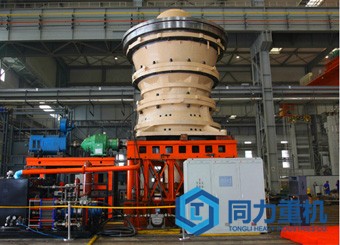

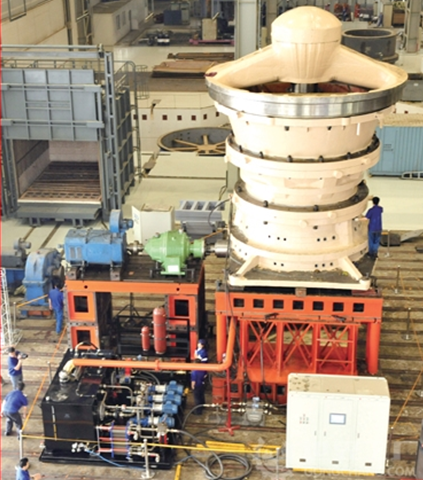

NO.1 產品介紹：

旋回破碎機（Gyratory Crushers）廣泛應用于冶金、建材、化工和水電部門等行業，它是粗碎礦石或巖石的主要設備之一，具有破碎比大、生產能力高、產品粒度均勻等特點。我公司設計制造旋回破碎機已有五十多年的歷史，其產品從PXZ 0506到PXZ 1623已形成系列。產品規格齊全、設計較先進、性能可靠、工作平穩、能耗低。深受國內外用戶的歡迎。

24小時客服熱線：400-921-0788

現在咨詢客戶留言

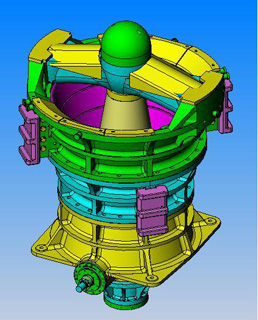

NO.2 結構原理：

旋回破碎機由傳動、機座、偏心套、破碎圓錐、中架體、橫梁、原動、油缸、液壓、滑車、電氣和干、稀油潤滑等部分組成。電動機經皮帶輪和圓錐齒輪帶動偏心套轉動，當偏心套轉動時就帶動破碎圓錐繞破碎機中心作旋擺運動。從而使破碎圓錐表面時而靠近時而離開固定圓錐表面，使給入破碎腔內的物料不斷受到擠壓和彎曲作用而被破碎。被破碎的物料靠自重從破碎腔底部排出。

NO.3 技術優勢：

我公司生產的旋回破碎機均為液壓支承結構。破碎機啟動前，首先打開油泵向缸內充油，當破碎圓錐上升到工作位置后，關閉截止閥，同時停止油泵。這種結構的破碎機可方便地調整排礦口尺寸，使用戶獲得滿意的產品粒度和產量。當非破碎物落入破碎腔時造成破碎力增加，系統油壓也隨之增高，油缸內的油被壓入蓄能器中，從而使破碎圓錐下降，排礦口增大，排除非破碎物。非破碎物排出后，在蓄能器的作用下，油經單向節流閥比較緩慢地壓入油缸中，從而使破碎圓錐很平穩地自動復位。當非破碎物尺寸過大不能通過排礦口排出時，系統油壓繼續升高達電接點壓力表調定值時，控制系統可自動停止主電機，以保證設備安全。

同力重機的旋回破碎機有PXZ（重型）、PXQ（輕型）和PXF（引進）三個系列，其中PXZ系列用于破碎中等或中等以上硬度的各種物料；PXQ系列用于破碎中等或中等以下硬度的各種物料；PXF系列用于大型露天礦山和選礦廠。

NO.4 工程案例：

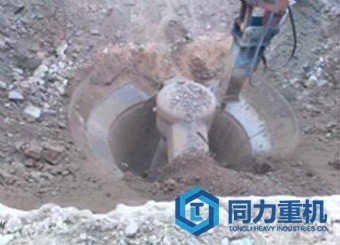

旋回破碎機案例

NO.5 規格參數：

型號規格說明


PXZ系列參數表

型號規格	給礦口尺寸 mm	排礦口尺寸 mm	大給礦尺寸 mm	排礦口調整范圍 mm	產值 t/h
PXZ 0506	500	60	420	60～75	140～170
PXZ 0710	700	100	580	100～130	310～400
PXZ 0909	900	90	750	90～120	380～510
PXZ 0913		130		130～160	625～770
PXZ 0917		170		170～190	815～910
PXZ 1216	1200	160	1000	160～190	1250～1480
PXZ 1221	1200	210	1000	210～230	1560～1720
PXZ 1417	1400	170	1200	170～200	1750～2060
PXZ 1422	1400	220	1200	210～230	2160～2370
PXZ 1618	1600	180	1350	180～210	2400～2800
PXZ 1623	1600	230	1350	210～240	2800～3200

PXZ系列參數表

型號規格	破碎圓錐底部直徑 mm	主電機				潤滑站規格 l/mm	冷卻水耗量 m3/h	備注
		型號	功率kW	轉速r/min	電壓V
PXZ 0506	1200	JR128-10	130	585	380	40	3
PXZ 0710	1400	JR136-8 JR128-8	145 155	730	3000 380	40	3
PXZ 0909	1650	JR137-8	210	735	380	63	3
PXZ 0913
PXZ 0917
PXZ 1216	2000	JRQ158-10	310	590	6000	125	6
PXZ 1221
PXZ 1417	2200	JRQ1510-10	430 400	590	3000 6000	125	6
PXZ 1422
PXZ 1618	2500	JRQ158-10	310	590	6000	125	6	雙機傳動
PXZ 1623								雙機傳動

PXQ系列參數表

型號規格	給礦口尺寸 mm	排礦口尺寸 mm	大給礦尺寸 mm	排礦口調整范圍 mm	產量 t/b	破碎圓錐底部直徑 mm	主電機				潤滑站規格 l/min	冷卻水耗量 m3/h	備注
型號規格	給礦口尺寸 mm	排礦口尺寸 mm	大給礦尺寸 mm	排礦口調整范圍 mm	產量 t/b	破碎圓錐底部直徑 mm	型號	功率 kW	轉速 r/min	電壓 V	潤滑站規格 l/min	冷卻水耗量 m3/h	備注
PXQ 0710	700	100	580	100～120	200～240	1200	JR128-10	130	585	380	40	3
PXQ 0913	900	130	750	130～150	350～400	1400	JR136-8 JR128-8	145 155	730	3000 380	40	3
PXQ 1215	1200	150	1000	150～170	720～815	1650	JR137-8	210	735	380	63	6

（注：產量以礦石假比重1.6t/m3計）
